Static Routing Tutorial



Kali ini, akan dijelaskan tahapan-tahapan didalam membuat konfigurasi jaringan Cisco Packet Tracer dengan Routing Static.

Static routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam forwarding table di setiap router yang berada di jaringan tersebut. Penggunaan routing statik dalam sebuah jaringan yang kecil tentu bukanlah suatu masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

Memulai Routing Static

Menyiapkan Perangkat Jaringan

Silahkan buka aplikasi cisco packet tracer, siapkan perangkat jaringan berikut:

• 2 Buah Router
• 2 Buah Switch
• 8 Buah PC

kemudian susunlah perangkat jaringan seperti gambar berikut ini:

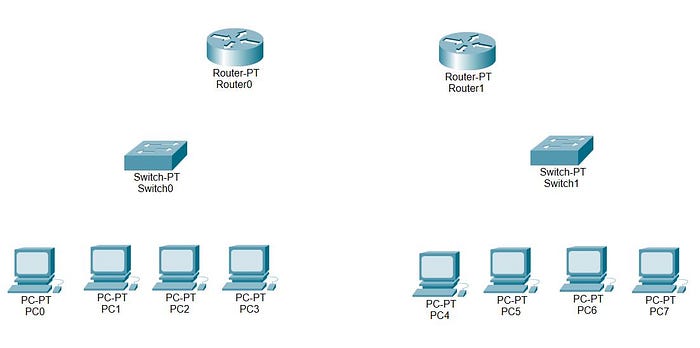

Gambar 1. Menyiapkan Perangkat Jaringan

Selanjutnya, hubungkan perangkat diatas dengan ketentuan sebagai berikut:
- Hubungkan PC dengan Switch menggunakan kabel Straight
- Hubungkan Switch dengan Router menggunakan kabel Straight
- Hubungkan Router0 dengan Router1 menggunakan kabel Serial DCE

Hasilnya dapat dilihat pada gambar berikut ini:

Gambar 2. Menghubungkan kabel dan memetakan jaringan dengan pemberian label

Melakukan Konfigurasi Jaringan

Setelah melakukan pembagian network dan labeling, langkah selanjutnya adalah melakukan:
- Konfigurasi IP pada komputer
- Konfigurasi Interface Router
- Konfigurasi Static Routing

Melakukan konfigurasi IP komputer

Untuk memulai konfigurasi IP komputer, kita perlu melakukan klik pada end device PC, sehingga akan muncul popup sebagai berikut:

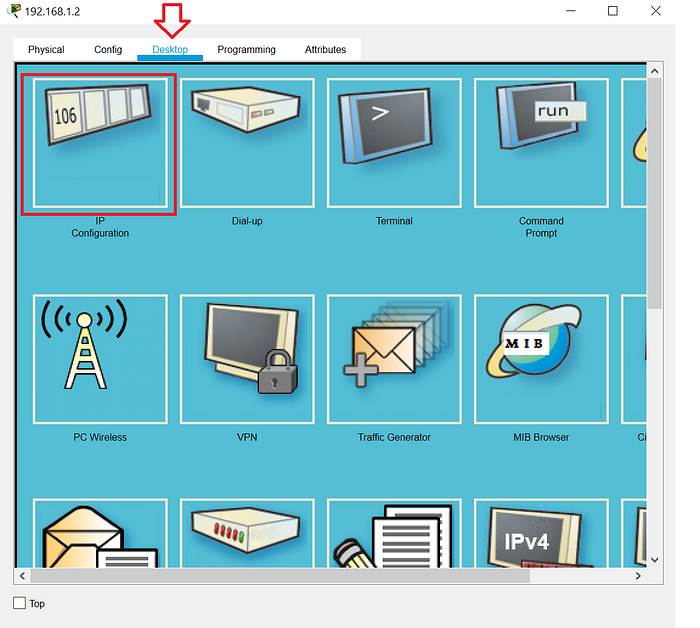

Gambar 3. Tampilan menu pada end device PC

Masuklah ke bagian Desktop>IP Configuration maka akan tampil halaman sebagai berikut:

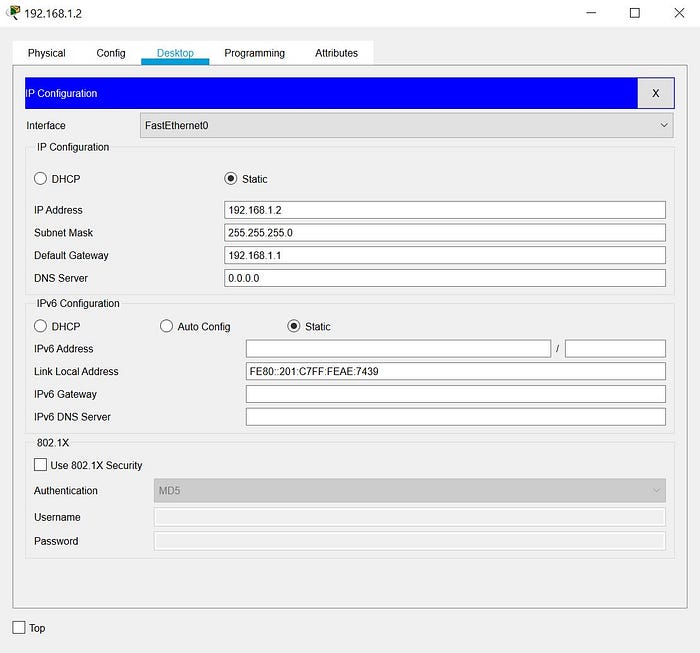

Gambar 4. Melakukan Konfigurasi IP static

Untuk dapat melakukan konfigurasi IP static, kita dapat melakukannya dengan mengisikan IP Address, Subnet Mask, dan Default Gateway.

Lanjutkan konfigurasi IP seperti langkah diatas pada 7 komputer yang lain..

Konfigurasi Interface Router

Untuk memulai tahapan konfigurasi interface Router, pertama-tama kita perlu mengetahui port mana saja yang digunakan untuk menghubungkan jaringan. Selanjutnya kegiatan melakukan konfigurasi interface yang dapat dilakukan dengan tahapan berikut ini:

Gambar 5. Konfigurasi Router A pada interface FastEthernet0/0

Untuk melakukan konfigurasi pada FastEthernet, kita dapat melakukannya dengan memasukan alamat IP Address dan Subnet Mask, kemudian mengaktifkan port status seperti yang terlihat pada Gambar 5. Konfigurasi Router A pada interface FastEthernet0/0.

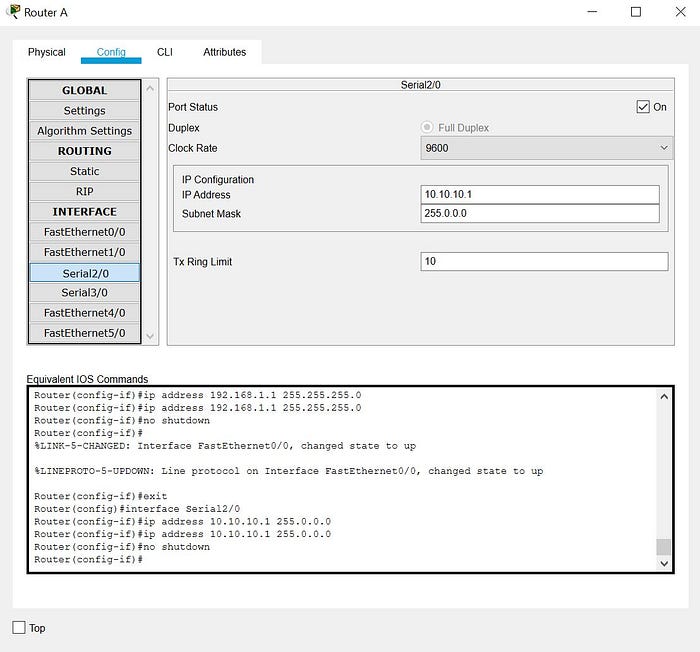

Gambar 6. Melakukan konfigurasi Router A pada interface Serial2/0

Untuk melakukan konfigurasi interface Serial DCE, kita perlu menentukan ClockRate, IP Address, Subnet Mask, kemudian mengaktifkan Port Status pada Router.

Lakukan konfigurasi yang sama pada Router B

Konfigurasi Static Routing

Untuk memulai penyetelan konfigurasi Static Routing, kita perlu membuka router dengan cara mengakses menu “Config>Routing>Static”. Sehingga akan tampil halaman seperti gambar berikut ini:

Gambar 8. Konfigurasi Static Routing

Selanjutnya, kita dapat mengisikan data Network, Mask, dan Next Hop untuk mendaftarkan sebuah network kedalam IP table pada “Router A”. Didalam konfigurasi routing static ini, kita harus aware terhadap Next Hop yang akan digunakan supaya jaringan dapat terkonfigurasi dengan baik. Pada tahapan diatas, kita perlu menekan button Add untuk menambahkan konfigurasi tabel static routing kita.

Setelah melakukan konfigurasi Static Routing, maka IP Table akan berubah, dan jaringan pada Router A dapat mengenali network 192.168.2.0.

Notes:

Lakukan konfigurasi yang sama untuk Router B

Melakukan Ujicoba

Jika “Router A” dan “Router B” telah menerapkan Static Routing, langkah selanjutnya adalah melakukan ujicoba pengiriman paket PDU. Berikut adalah hasil percobaan yang telah dilakukan:

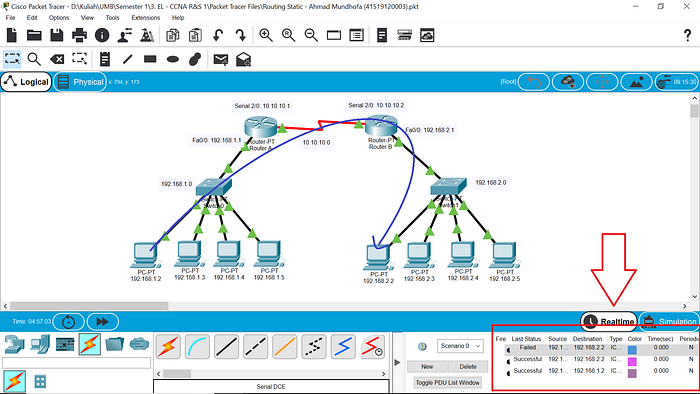

Gambar 10. Melakukan Ujicoba Pengiriman Packet Simple PDU

Pada percobaan pertama kali, proses pengiriman paket akan gagal, setelah dilakukan pengiriman kedua kali (dengan tujuan yg sama), paket telah berhasil dikirimkan.

Sekian artikel kali ini, semoga dapat bermanfaat buat semuanya.. 😺
